1. Цель – диаграмма датчик в Qlik Sense
Сегодня мы рассмотрим визуализацию диаграммы датчика Qlik Sense. Это – специальный инструмент визуализации для всего программного обеспечения бизнес-аналитики. Кроме того, в этом уроке мы узнаем об этом типе диаграмм в Qlik Sense, а также узнаем, как создать диаграмму датчик в Qlik Sense. Кроме того, мы обсудим панель свойств Qlik Sense в диаграмме датчике Qlik Sense.
Итак, давайте рассмотрим принцип работы с диаграммой датчиком в Qlik Sense.
Диаграмма датчик Qlik Sense | Создание диаграммы датчика
2. Введение в диаграмму датчик
Мы используем диаграмму датчик для отображения рассчитанного значения меры на измерительном приборе или горизонтальном измерителе/полосе. Обычно мы используем измерительную диаграмму для визуализации значений KPI или других подобных показателей эффективности. Если вы хотите отобразить результат одного показателя, например, процент, среднее значение, сумму и т. д., вы можете использовать диаграмму датчик, поскольку она показывает шкалу с минимальными и максимальными пределами. Значение измерения указывается стрелкой между минимальным и максимальным пределами.
Диаграммы датчики – очень удобный инструмент для визуализации и анализа данных с использованием результата с одним значением. Но в некоторых случаях их считают ненужными, поскольку они занимают много места и поэтому предлагают визуализацию KPI вместо диаграмм датчиков.
3. Создание диаграммы датчика Qlik Sense
Чтобы создать диаграмму датчик в Qlik Sense, выполните действия, указанные ниже.
• Откройте редактор листа в приложении, в котором вы хотите создать диаграмму датчик. Мы открываем редактор из опции «Редактировать» на панели инструментов.

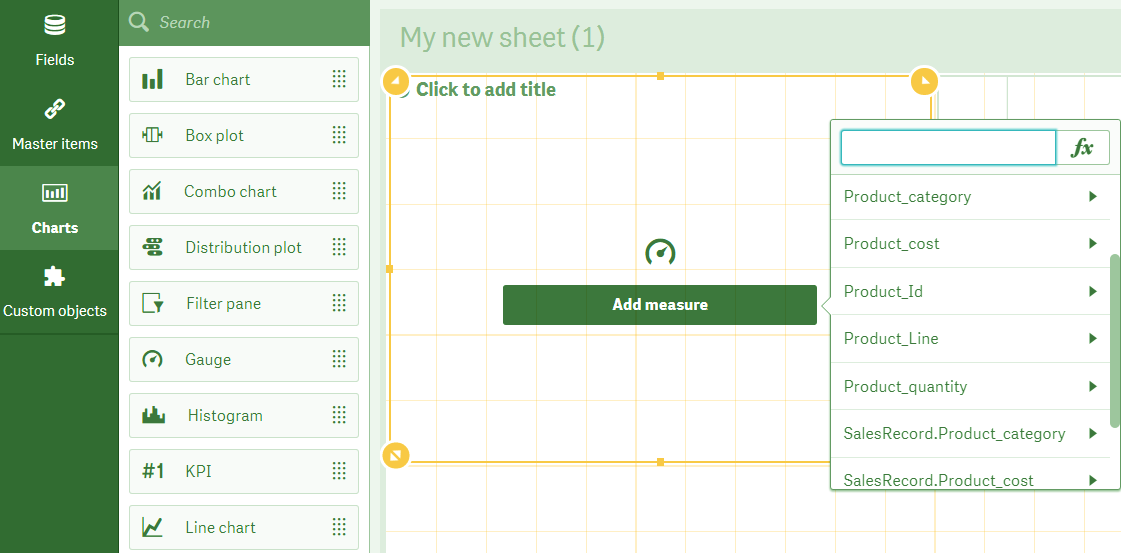

• Выберите параметр «Датчик» (на панели «Ресурсы») и добавьте его в сетку редактирования в центре путем перетаскивания
Диаграмма датчик в Qlik Sense

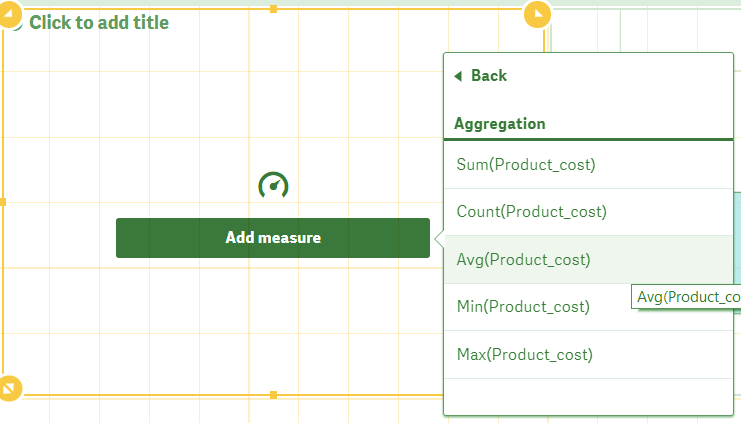

• Добавьте меру, которая будет использоваться в качестве значения индикатора в датчике, с помощью параметра «Добавить меру». Затем выберите тип агрегирования, который будет применяться к выбранным вами значениям меры.
Диаграмма датчик в Qlik Sense – добавление показателей
• Установите минимальное и максимальное значения таким образом, чтобы значение индикатора датчика находилось в этом диапазоне. Сделайте другие необходимые изменения, включая цвет, заголовки, масштаб и т. д. на панели свойств. Нажмите Готово, когда диаграмма датчик будет вас полностью устраивать, и она отобразится на листе.

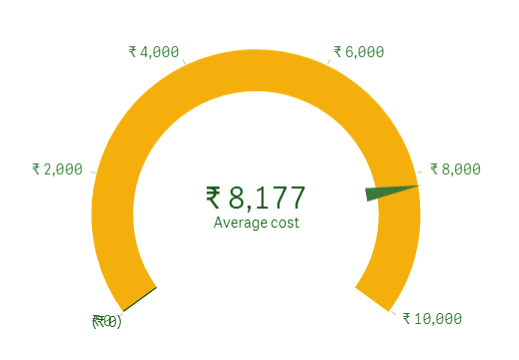

Представление радиального типа в таблице размеров
Диаграмма датчик представлена двумя типами презентаций. Радиальный тип, напоминает спидометр, как показано на изображении выше. Второй тип презентации – панель, которая представляет собой плоскую шкалу, показанную на изображении ниже. У вас есть два варианта ориентации типа полосы значений: вертикальная и горизонтальная.
Рис.5
Представление типа полосы значений в таблице датчиков
4. Панель свойств в Qlik Sense Датчик.
Панель свойств позволяет пользователям устанавливать свойства и проектировать диаграмму датчик в соответствии со своими потребностями. Панель свойств, также известная как меню исследования, находится справа от редактора листов и включает три раздела в случае измерительной диаграммы.
a. Данные

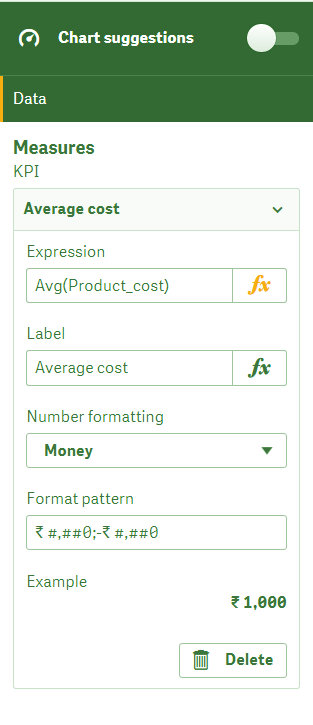

В разделе данных вы можете добавить показатель на свой выбор на диаграмму датчик. Чтобы сделать одну диаграмму датчик, нужна будет только одна мера. Здесь вы можете добавить выражение, метку, задать форматирование чисел и шаблон форматирования.
Данные в диаграмме датчике Qlik Sense
b. Надстройки
В этом разделе вы можете поставить условие для данных, используемых на диаграмме датчика, и добавить базисную линию для лучшего понимания отображаемых результатов данных.
Рис .7
Надстройки в диаграмме датчике Qlik Sense
c. Внешний вид

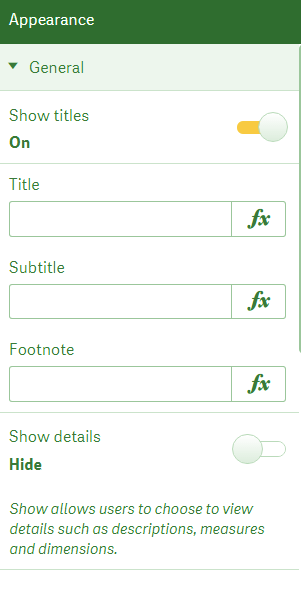

Этот раздел отвечает за то, как будет выглядеть диаграмма датчик. Раздел «Внешний вид» состоит из трех подразделов. Первый – это общий раздел, в котором мы можем скрыть или показать заголовки и детали.
Диаграмма датчик – названия и подробности

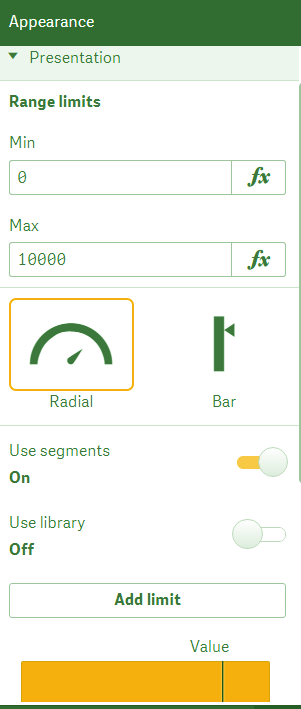

Второй раздел – это раздел презентации, в котором вы можете установить пределы диапазона для измерителя, выбрать, хотите ли вы использовать сегменты, и выбрать цвет измерителя.
Раздел презентации в таблице диаграмм датчиков
В третьем разделе оси меры вы можете выбрать метки, заголовки и тип шкалы разметок, сделанных в диаграмме датчике. Будет минимум отметок (широко расставленных) при большом масштабе, умеренно размещенные отметки при среднем масштабе, в узких местах отметки будут близко друг к другу и их будет больше.
Раздел оси мер – Диаграмма датчик Qlik Sense
Вот и все, что мы хотели бы рассказать о диаграмме датчике в Qlik Sense. Надеемся, вам понравилось наше объяснение.
5. Заключение
Итак, в этой главе, посвященной диаграмме датчике Qlik Sense мы обсудили создание этого типа диаграмм в Qlik Sense. Также мы разобрали панель свойств в диаграмме датчике Qlik Sense.
